Ako skontrolovať čapy a puzdrá na minibagri krok za krokom

Čo potrebujete predtým, než začnete s kontrolou čapov a puzdier?

Na základnú kontrolu čapov a puzdier na minibagri nepotrebujete dielňu ani špeciálne meradlá, potrebujete však bezpečne odstavený stroj, očistené spoje a jednoduché náradie. Na prvé posúdenie vôle zvyčajne postačí 15 až 30 minút, svietidlo, handry, páka a ideálne druhá osoba, ktorá jemne pohne ramenom alebo ovládačom.

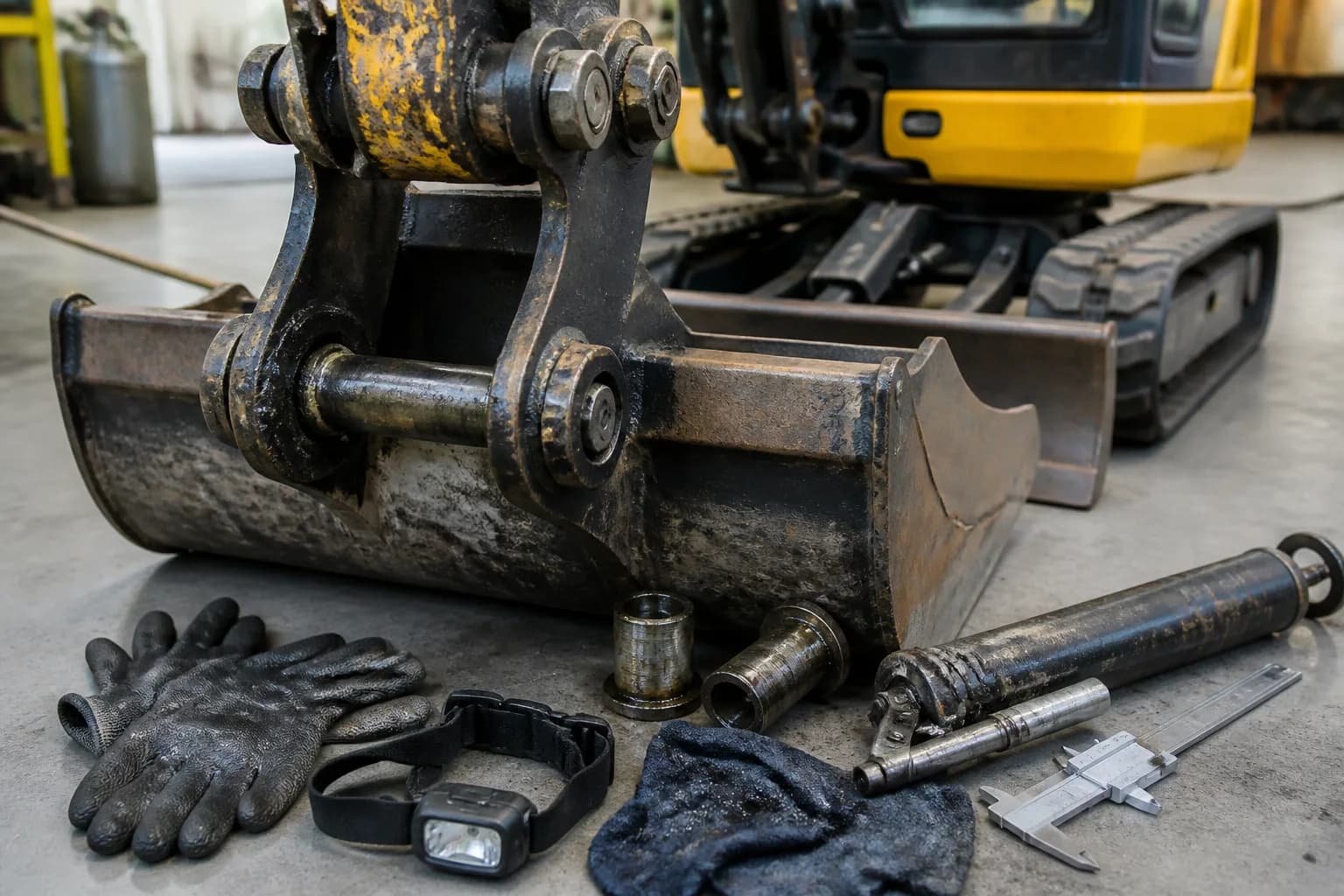

Pred začiatkom si pripravte základné náradie:

• rovný a pevný podklad,
• pracovné rukavice a okuliare,
• handry alebo papier na zotretie starej vazelíny,
• svietidlo alebo čelovku,
• montážnu páku alebo pevný plochý páčidlový nástroj,
• fixku alebo kriedu na označenie polohy spoja,
• mazací lis, ak chcete po kontrole spoj aj premazať,
• posuvné meradlo, ak plánujete čap alebo puzdro demontovať.

Ešte pred kontrolou si určte, ktorý spoj budete sledovať ako prvý. Najčastejšie sa problém objavuje na spoji lyžice, na konci násady, na prepáke alebo v rýchloupínači. Ak kupujete starší stroj a chcete vôľu zaradiť medzi hlavné kontrolné body, pomôže vám aj sprievodca ako vybrať použitý minibager, kde si viete zostaviť širší kontrolný zoznam.

Praktický tip: pripravte si mobil a prvé pohyby spoja si natočte zblízka. Pri spomalenom zábere oveľa ľahšie uvidíte, či sa hýbe samotný čap v puzdre, bočnice uchytenia alebo celý diel naraz.

Ako minibager bezpečne pripraviť, aby ste videli skutočnú vôľu?

Najpresnejšiu kontrolu dosiahnete vtedy, keď je spoj odľahčený, vyčistený a pohybujete ním cielene v jednom smere. Ak minibager stojí nakrivo, spoj je obalený blatom alebo je rameno stále pod tlakom, bežné pruženie hydrauliky si ľahko pomýlite s reálnym opotrebením čapu a puzdra.

Postupujte takto:

1. Zaparkujte na pevnom a rovnom mieste. Stroj zaistite tak, aby sa pri kontrole neprevalil ani neposunul.
2. Spustite radlicu a stabilizujte podvozok. Rameno musí byť v polohe, v ktorej viete spoj raz odľahčiť a raz jemne zaťažiť.
3. Vyčistite kontrolovaný spoj. Zo strán spoja odstráňte blato, starú vazelínu a nánosy, inak neuvidíte bočný pohyb ani prípadné kovové piliny.
4. Označte si diely fixkou. Urobte čiaru cez bočnicu, puzdro a čap. Pri pohybe potom hneď uvidíte, ktorý prvok sa pohol ako prvý.
5. Pripravte si dve polohy kontroly. Jednu s lyžicou ľahko opretou o zem a druhú s ramenom mierne nad zemou. Niektoré vôle sa ukážu len v odľahčení, iné až pri jemnom zaťažení.
6. Ak môžete, pracujte vo dvojici. Jedna osoba sleduje spoj zblízka, druhá robí veľmi krátke a jemné pohyby ovládačom.

Kľúčové je vyhnúť sa veľkým pohybom. Nehľadáte pracovný rozsah ramena, ale prvý milimeter pohybu, klepnutie a smer, v ktorom sa spoj rozchádza.

Ako skontrolujete vôľu bez demontáže čapu?

Väčšinu opotrebenia odhalíte aj bez rozoberania, ak sledujete prvý pohyb spoja a porovnáte bočný, zvislý a rotačný pohyb. Keď sa v mieste uloženia objaví viditeľná bočná vôľa, kovové klepnutie alebo čierna vazelína s kovovým prachom, spoj už nie je v poriadku a treba ho rozobrať alebo ďalej premerať.

Urobte tri krátke testy:

1. Bočný test lyžice alebo násady

   • chyťte lyžicu alebo koniec ramena a skúste s ním pohnúť do strán,
   • sledujte, či sa hýbe čap vo vnútri uloženia alebo celé ucho spoja,
   • ak v oku spoja vidíte voľné bočné cvaknutie približne viac než 1 až 2 mm, puzdro býva spravidla už opotrebované.

2. Test pri jemnom pohybe hydraulikou

   • druhú osobu požiadajte, aby jemne zavrela a otvorila lyžicu alebo pohla násadou len o malý kúsok,
   • pozorujte, či sa najprv pohne piestnica a až potom spoj dohoní pohyb s klepnutím,
   • oneskorený nástup pohybu často znamená vôľu v čape alebo puzdre.

3. Test páčkou pri odľahčenom spoji

   • vložte montážnu páku medzi diely tak, aby ste nepoškodili tesnenia ani maznicu,
   • veľmi jemne zapáčte a sledujte, kde sa otvorí medzera.

Pri vizuálnej kontrole si všímajte aj tieto signály:

• vytláčanú tmavú vazelínu s lesklými kovovými časticami,
• suchý alebo piskľavý chod po dlhšej práci,
• nerovnomernú medzeru medzi bočnicami spoja,
• vyosenú lyžicu alebo príslušenstvo,
• citeľné búchanie pri zmene smeru pohybu.

Praktické pravidlo z prevádzky: ak sa vôľa prenesie až na zuby lyžice a na špičke už vidíte približne centimeter nepresnosti, stroj ešte možno pracuje, presnosť kopania však výrazne klesá a opotrebenie sa zvyčajne zrýchľuje. Práve takáto viditeľná vôľa je signál, že kontrola už nemá zostať len pri pohľade zvonka.

Ako zistíte, či je problém v čape, puzdre alebo už v samotnom oku ramena?

Rozdiel medzi chybným čapom, puzdrom a vybehaným okom určíte podľa toho, kde vzniká pohyb a čo nameriate po rozobratí. Ak je opotrebovaný len čap alebo puzdro, oprava býva priamočiara. Ak je vyťahané aj oko ramena alebo prepáky, samotná výmena dielov vôľu neodstráni.

Postup diagnostiky po demontáži je tento:

1. Vyberte čap a všetko dôkladne očistite. Na znečistenom diele neodhalíte reálny tvar opotrebenia.
2. Skontrolujte povrch čapu po celej dĺžke. Hľadajte ryhy, zmatnenie, zodraté miesta a schody medzi menej a viac opotrebovanou časťou.
3. Zmerajte čap na viacerých miestach. Merajte priemer pri každom konci aj v strede, a to v dvoch smeroch pootočených o 90 stupňov. Ak sa rozmery líšia, čap je zodratý alebo oválny.
4. Skontrolujte puzdro zvnútra. Typické je jednostranné vybehanie, ovál alebo vydraté mazacie drážky.
5. Pozrite sa na sedlo puzdra v ramene. Ak nové puzdro nesedí pevne v oku, problém už nie je len v puzdre, ale aj v samotnom uložení.

Rýchla orientácia podľa symptómov:

• zodratý čap: povrch je vyhladený do lesku, priemer je menší, ale puzdro ešte nemusí byť extrémne ovalizované,
• opotrebované puzdro: čap môže vyzerať ešte použiteľne, no vnútro puzdra je vytiahnuté do oválu alebo má hranu,
• vybehané oko ramena: nové puzdro nejde nalisovať natesno, sedí voľne alebo sa v oku pretáča.

Tu vzniká najdrahšia chyba: vymeniť len čap, pretože je najviditeľnejší. Ak je puzdro už oválne alebo sa opotrebovalo aj oko ramena, nový čap iba zopakuje vôľu na novom povrchu a problém sa rýchlo vráti.

Ako správne odmerať čapy a puzdrá, keď chcete objednať diel alebo dať vyrobiť nový?

Ak nemáte istotu podľa katalógu alebo sa minibager už v minulosti opravoval, spoľahlivejšie je merať rozobratý spoj. Na objednanie alebo výrobu nového dielu nestačí len priemer čapu. Potrebujete celý balík rozmerov, inak riskujete, že diel síce vojde do spoja, ale nebude sedieť v šírke, dĺžke ani v mazaní.

Z jedného spoja si zapíšte týchto 7 údajov:

1. priemer čapu,
2. celkovú dĺžku čapu,
3. pracovnú dĺžku čapu v uložení,
4. vnútorný priemer puzdra,
5. vonkajší priemer puzdra,
6. dĺžku puzdra,
7. šírku medzi bočnicami uchytenia.

Doplňte aj tieto detaily:

• poloha mazacieho otvoru alebo drážky,
• spôsob zaistenia čapu, napríklad skrutka, poistka, segrovka,
• počet puzdier v spoji,
• či ide o spoj na lyžici, násade, výložníku alebo na rýchloupínači.

Ak máte minibager s rýchloupínačom, skontrolujte samostatne aj jeho uloženie a geometriu. Práve tam si používatelia často pomýlia vôľu v adaptéri s vôľou v samotnom ramene. Na orientáciu v tejto časti vám pomôže článok čo je rýchloupínač na minibager.

Keď rozmery nesedia na presný nominál, nevyhodnocujte ich len podľa jedného miesta. Starší čap býva do mínusu a staré puzdro do plusu, preto si vždy zapíšte aj najmenej opotrebovanú časť. Tá vám často presnejšie naznačí, aký rozmer tam bol pôvodne.

Aké sú najčastejšie chyby pri kontrole čapov a puzdier?

Najviac omylov nevzniká pri meraní, ale ešte pred ním. Používatelia kontrolujú znečistený spoj, hýbu celým ramenom namiesto konkrétneho uloženia alebo objednávajú diel len podľa modelu stroja. Výsledkom je nesprávna diagnóza, zbytočne kúpený čap a vôľa, ktorá po oprave zostane takmer rovnaká.

Najčastejšie chyby a ako sa im vyhnúť:

• Kontrola bez očistenia spoja: staré mazivo a blato skryjú medzeru aj prasklinu. Pred hodnotením spoj vždy utrite dočista.
• Zámena vôle v hydraulike za vôľu v uložení: sledujte prvý pohyb priamo na spoji, nielen koniec lyžice. Pomáha druhá osoba a veľmi krátky pohyb ovládačom.
• Meranie len jedného rozmeru čapu: čap býva opotrebovaný nerovnomerne. Merajte viac miest a dva smery.
• Výmena iba čapu bez kontroly puzdra: nový čap v starom oválnom puzdre nevyrieši presnosť ani klepanie.
• Objednávka dielu len podľa značky a modelu: pri použitých minibagroch už mohol spoj niekto prerábať. Rozmery a poloha konkrétneho spoja sú dôležitejšie než samotný názov modelu.
• Ignorovanie bočnej vôle na rýchloupínači alebo prepáke: ak kontrolujete iba hlavný čap lyžice, môžete minúť skutočný zdroj klepania.
• Pokračovanie v práci bez mazania po kontrole: ak je spoj ešte použiteľný, čerstvé mazivo aspoň zníži ďalšie suché opotrebenie do času opravy.

Dobrá kontrola nie je tá najdlhšia, ale tá, po ktorej presne viete, ktorý spoj je zlý, aké rozmery potrebujete a či má oprava ešte zmysel bez zásahu do samotného ramena. Cieľom je správna diagnóza, nielen rýchla výmena najviditeľnejšieho dielu.

Kedy už má väčší zmysel odborná oprava alebo konzultácia?

Ak zistíte vôľu na viacerých spojoch naraz, ovalitu oka ramena, praskliny, pretáčajúce sa puzdro alebo zaseknutý čap, domáca výmena už väčšinou nestačí. V tej chvíli nejde len o diel, ale o správne posúdenie technického stavu, aby ste nekúpili nový čap do uloženia, ktoré je už pripravené na vývarku alebo presné prestruženie.

Odborný postup sa oplatí riešiť najmä vtedy, keď:

1. má vôľu viac než jeden spoj a neviete určiť, ktorý je hlavný zdroj problému,
2. puzdro sa v oku pretáča alebo vypadáva bez pevného uloženia,
3. čap nejde vytlačiť bez rizika poškodenia bočníc,
4. na ramene vidíte prasklinu, opravy zvarom alebo vyosenie,
5. potrebujete vyrobiť nové puzdro a čap na mieru,
6. uvažujete, či stroj ešte opravovať alebo už skôr meniť.

Práve tu má zmysel oprieť sa o predajcu, ktorý vie posúdiť stav stroja v súvislostiach, nielen predať diel. V našom tíme vieme poradiť s výberom techniky, technickým stavom, príslušenstvom aj vhodným ďalším postupom. Ak ste ešte len vo fáze preverovania staršieho stroja pred kúpou, užitočný je aj kontrolný článok čo sledovať pri výbere použitého minibagra.

Najdrahšia oprava nebýva tá, ktorú urobíte hneď, ale tá, ktorú o mesiac opakujete, pretože sa pri prvej kontrole nevyriešila skutočná príčina vôle. Ak po kontrole zvažujete opravu, doplnenie príslušenstva alebo výmenu stroja za techniku v lepšom stave, pozrite si v MalotraktorShop-e aktuálnu ponuku minibagrov a techniky, kde si viete porovnať dostupné stroje podľa reálneho stavu a využitia.

Časté otázky

Ako často kontrolovať čapy a puzdrá na minibagri?

Základnú kontrolu vôle sa oplatí robiť priebežne počas sezóny a vždy vtedy, keď sa objaví klepanie, nepresné kopanie alebo nerovnomerné opotrebenie lyžice. Dôkladnejšiu kontrolu zaraďte aj pred kúpou použitého stroja, po náročnej práci v kameni a pred objednaním nových dielov.

Je bočná vôľa 1 až 2 mm na spoji už problém?

Pri malom minibagri je viditeľná bočná vôľa v oku spoja často prvým jasným signálom opotrebovaného puzdra. Nemusí znamenať okamžitú odstávku stroja, je však dôvodom na rozobratie a meranie, najmä ak sa spolu s vôľou objavuje klepanie alebo kovový prach vo vazelíne.

Stačí vymeniť len čap, ak je vôľa ešte malá?

Niekedy áno, ale len vtedy, keď je puzdro stále kruhové a sedlo puzdra v ramene je pevné. Vo väčšine prípadov sa čap a puzdro opotrebúvajú spolu, preto samotná výmena čapu často problém len na krátko utíši a presnosť práce sa výrazne nezlepší.

Dá sa zistiť opotrebovanie aj bez demontáže lyžice?

Prvé posúdenie sa dá urobiť aj bez rozoberania. Stačí spoj vyčistiť, odľahčiť, jemne s ním pohnúť do strán a sledovať prvý pohyb, klepnutie a tmavú vazelínu s kovovým prachom. Presné rozlíšenie medzi čapom, puzdrom a okom ramena však bez demontáže neurobíte.
